Máy bắn tốc độ là một thiết bị đo lường không tiếp xúc cực kỳ chính xác, đóng vai trò quan trọng trong việc kiểm soát giao thông và nghiên cứu công nghệ radar. Tuy có kích thước nhỏ gọn, bên trong thiết bị là một hệ thống xử lý tín hiệu vi sóng phức tạp hoạt động dựa trên những nguyên lý vật lý nền tảng.
Nguyên lý hiệu ứng Doppler trong đo lường vận tốc
Trái tim của mọi máy bắn tốc độ chính là hiệu ứng Doppler. Khi thiết bị phát ra một luồng sóng Microwave với tần số cố định hướng về phía phương tiện, sóng này sẽ va chạm và phản xạ trở lại. Nếu phương tiện đang di chuyển, tần số của sóng phản xạ sẽ không còn giữ nguyên như ban đầu mà bị thay đổi một lượng nhất định.
Độ lệch tần số này, được ký hiệu là $\Delta f$, chính là chìa khóa để xác định vận tốc. Theo công thức tính toán, độ lệch tần số bằng hiệu số giữa tần số phản xạ và tần số phát. Bộ xử lý bên trong sẽ tính toán giá trị này dựa trên nguyên lý: xe di chuyển càng nhanh thì độ lệch tần số càng lớn. Đây là cơ sở để thiết bị đưa ra con số vận tốc chính xác của phương tiện trong thời gian thực.

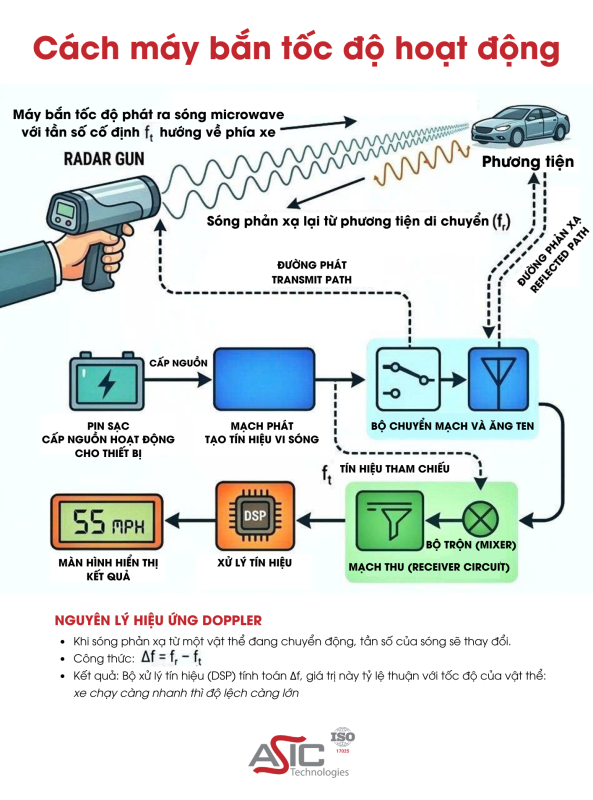

Cấu tạo và quy trình xử lý tín hiệu bên trong máy bắn tốc độ
Để thực hiện phép đo, thiết bị cần một quy trình phối hợp nhịp nhàng giữa các linh kiện phần cứng. Đầu tiên, nguồn điện từ pin sạc sẽ cấp năng lượng cho mạch phát để tạo ra tín hiệu vi sóng. Tín hiệu này được đưa qua bộ chuyển mạch và phát ra không gian thông qua ăng ten. Một phần của tín hiệu này cũng được giữ lại bên trong mạch thu để làm tín hiệu tham chiếu.
Khi ăng ten tiếp nhận sóng phản xạ từ xe quay trở lại, tín hiệu này sẽ được đưa vào bộ trộn (mixer) để so sánh với tín hiệu tham chiếu ban đầu. Kết quả của quá trình trộn sóng là việc trích xuất được độ lệch tần số $\Delta f$. Tín hiệu sau đó được chuyển đến bộ xử lý tín hiệu số (DSP) để thực hiện các thuật toán tính toán tốc độ. Cuối cùng, kết quả sẽ được hiển thị trực tiếp lên màn hình dưới dạng đơn vị dặm trên giờ (MPH) hoặc km trên giờ (km/h) để người dùng dễ dàng quan sát.
Ứng dụng trong nghiên cứu và phát triển công nghệ RF hiện đại
Nguyên lý hoạt động của máy bắn tốc độ không chỉ dừng lại ở việc xử phạt vi phạm giao thông. Đây còn là nền tảng cốt lõi của nhiều hệ thống radar hiện đại, các cảm biến tự hành trên ô tô thông minh và các thiết bị phân tích tín hiệu trong phòng thí nghiệm. Việc hiểu rõ cách thức xử lý sóng phản xạ và tính toán độ lệch tần số giúp các kỹ sư tối ưu hóa được độ chính xác cho các hệ thống viễn thông và radar mmWave.
