Bo mạch in (Printed Circuit Board – PCB) là nền tảng của hầu hết các thiết bị điện tử hiện nay. Từ điện thoại thông minh, máy tính, thiết bị y tế, hệ thống viễn thông đến ô tô và thiết bị công nghiệp đều sử dụng PCB để kết nối, truyền tín hiệu và cấp nguồn cho các linh kiện điện tử. Việc lựa chọn đúng loại PCB không chỉ ảnh hưởng đến hiệu năng của sản phẩm mà còn quyết định chi phí sản xuất, độ tin cậy và khả năng mở rộng của thiết kế.
Trong bối cảnh các thiết bị điện tử ngày càng nhỏ gọn nhưng yêu cầu hiệu suất cao hơn, PCB cũng không ngừng phát triển với nhiều cấu trúc và công nghệ khác nhau để đáp ứng từng ứng dụng cụ thể.
PCB là gì?
PCB (Printed Circuit Board) là bảng mạch được chế tạo từ vật liệu cách điện kết hợp với các lớp đồng dẫn điện nhằm tạo ra các đường kết nối giữa các linh kiện điện tử. Thay vì sử dụng dây dẫn riêng lẻ như trước đây, PCB giúp toàn bộ hệ thống trở nên gọn gàng, ổn định và có khả năng sản xuất hàng loạt với độ chính xác cao.
Ngoài chức năng kết nối, PCB còn đóng vai trò là giá đỡ cơ học cho các linh kiện, đồng thời hỗ trợ tản nhiệt, truyền tín hiệu tốc độ cao và giảm nhiễu điện từ trong các hệ thống điện tử hiện đại.

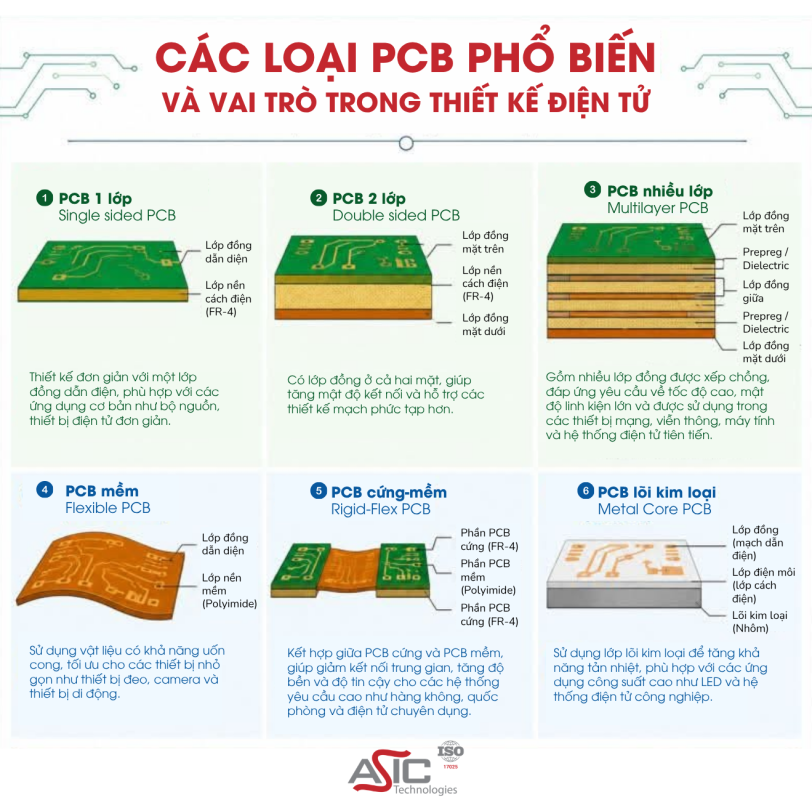

PCB một lớp: Giải pháp kinh tế cho các thiết bị đơn giản
PCB một lớp (Single Layer PCB) là loại bo mạch cơ bản nhất với chỉ một lớp đồng dẫn điện được bố trí trên một mặt của bảng mạch. Nhờ cấu trúc đơn giản, loại PCB này có chi phí sản xuất thấp và thời gian chế tạo nhanh.
PCB một lớp thường được sử dụng trong các thiết bị điện tử tiêu dùng, bộ nguồn đơn giản, đèn LED, đồ chơi điện tử hoặc các sản phẩm có mật độ linh kiện không cao. Tuy nhiên, do chỉ có một lớp dẫn điện nên khả năng bố trí mạch và mở rộng thiết kế còn hạn chế.
PCB hai lớp: Lựa chọn phổ biến trong thiết kế điện tử
PCB hai lớp (Double Layer PCB) sử dụng hai lớp đồng ở cả hai mặt của bo mạch và được kết nối với nhau thông qua các lỗ xuyên kim loại (Via).
Nhờ có thêm không gian để định tuyến tín hiệu, PCB hai lớp cho phép tăng mật độ linh kiện, cải thiện khả năng cấp nguồn và giảm kích thước sản phẩm. Đây là loại PCB được sử dụng rộng rãi trong các thiết bị điều khiển công nghiệp, thiết bị viễn thông, hệ thống IoT và các sản phẩm điện tử thương mại.
PCB nhiều lớp: Nền tảng của các hệ thống điện tử hiệu năng cao
Khi yêu cầu về tốc độ truyền dữ liệu và mật độ linh kiện tăng lên, PCB nhiều lớp (Multilayer PCB) trở thành lựa chọn gần như bắt buộc.
Loại PCB này có thể bao gồm từ bốn lớp đến hàng chục lớp đồng được ép chồng lên nhau. Các lớp bên trong thường được sử dụng làm mặt phẳng nguồn và mặt phẳng tiếp đất, giúp cải thiện chất lượng tín hiệu, giảm nhiễu điện từ và tối ưu hiệu suất hoạt động của toàn hệ thống.
PCB nhiều lớp hiện được sử dụng trong máy chủ, trung tâm dữ liệu, thiết bị mạng, điện thoại thông minh, hệ thống AI, máy tính hiệu năng cao và các sản phẩm điện tử có tốc độ xử lý lớn.
PCB mềm: Giải pháp cho thiết bị nhỏ gọn
Khác với PCB truyền thống, PCB mềm (Flexible PCB) được chế tạo từ vật liệu polyimide, cho phép bo mạch có thể uốn cong hoặc gấp lại mà không ảnh hưởng đến khả năng hoạt động.
Nhờ đặc tính này, PCB mềm được ứng dụng rộng rãi trong điện thoại thông minh, thiết bị đeo thông minh, camera, thiết bị y tế và các sản phẩm có không gian lắp đặt hạn chế.
Ngoài việc tiết kiệm không gian, PCB mềm còn giúp giảm số lượng đầu nối cơ khí, từ đó nâng cao độ tin cậy của toàn bộ hệ thống.
PCB cứng mềm: Kết hợp ưu điểm của hai công nghệ
Rigid-Flex PCB là sự kết hợp giữa PCB cứng và PCB mềm trong cùng một thiết kế. Giải pháp này cho phép các kỹ sư tạo ra những sản phẩm có kết cấu phức tạp nhưng vẫn đảm bảo độ bền cơ học và khả năng truyền tín hiệu ổn định.
Rigid-Flex PCB thường xuất hiện trong các thiết bị hàng không vũ trụ, quốc phòng, thiết bị y tế cao cấp và điện tử ô tô, nơi yêu cầu độ tin cậy rất cao trong môi trường làm việc khắc nghiệt.
PCB lõi kim loại: Tăng hiệu quả tản nhiệt
Đối với các ứng dụng công suất lớn, khả năng tản nhiệt đóng vai trò đặc biệt quan trọng. PCB lõi kim loại (Metal Core PCB) sử dụng lớp nhôm hoặc đồng làm lõi nhằm dẫn nhiệt nhanh hơn so với PCB thông thường.
Loại PCB này thường được sử dụng trong hệ thống chiếu sáng LED công suất cao, bộ nguồn, biến tần, thiết bị viễn thông và các ứng dụng điện tử công nghiệp cần hoạt động liên tục.
PCB không chỉ là nền tảng kết nối linh kiện mà còn ảnh hưởng trực tiếp đến hiệu suất của toàn bộ hệ thống. Một thiết kế PCB tốt sẽ giúp giảm suy hao tín hiệu, hạn chế nhiễu điện từ, cải thiện khả năng tản nhiệt và nâng cao độ ổn định của sản phẩm.
Đối với các ứng dụng tốc độ cao như PCIe Gen6, DDR5, Ethernet 800G, AI Accelerator hay mmWave, việc thiết kế PCB còn phải tính đến các yếu tố như trở kháng, toàn vẹn tín hiệu (Signal Integrity), toàn vẹn nguồn (Power Integrity) và tương thích điện từ (EMC/EMI). Đây đều là những yếu tố quyết định chất lượng của sản phẩm trước khi đưa vào sản xuất hàng loạt.
Sau khi hoàn thành thiết kế, PCB cần được kiểm tra để xác minh rằng sản phẩm đáp ứng đúng yêu cầu kỹ thuật. Các phép đo như phân tích tín hiệu tốc độ cao, kiểm tra tính toàn vẹn nguồn, đo trở kháng, phân tích nhiễu điện từ và kiểm thử chức năng giúp các kỹ sư phát hiện lỗi từ giai đoạn nguyên mẫu, giảm chi phí sửa đổi và rút ngắn thời gian đưa sản phẩm ra thị trường.
Các doanh nghiệp hiện nay cũng đang ứng dụng nhiều giải pháp đo kiểm tiên tiến nhằm đánh giá chất lượng PCB ngay trong quá trình phát triển, đặc biệt đối với các sản phẩm điện tử có yêu cầu độ tin cậy cao như ô tô, bán dẫn, viễn thông và thiết bị công nghiệp.
ASIC cung cấp giải pháp của ABI Electronics , hỗ trợ phân tích, kiểm tra và reverse engineering bo mạch điện tử, giúp các đơn vị kỹ thuật trong lĩnh vực công nghiệp, hàng không và quốc phòng nâng cao khả năng bảo trì và làm chủ công nghệ.
