CÁC THÁCH THỨC TRONG NGHIÊN CỨU 6G

Nghiên cứu 6G đang hướng tới mục tiêu đạt tốc độ dữ liệu từ 100 Gbps đến 1 Tbps. Để đạt được điều này, các kỹ sư phải đối mặt với bài toán vật lý ở tần số cực cao (Sub-THz) và băng thông cực rộng. ASIC Technologies mang đến bộ giải pháp toàn diện của Keysight để giải quyết 3 phương pháp tăng tốc độ dữ liệu cốt lõi:

  • Sử dụng bậc điều chế cao hơn (ví dụ: 64 QAM)
  • Mở rộng băng thông phổ (lên đến 30 GHz băng thông)
  • Sử dụng kỹ thuật đa ăng-ten (MIMO)

CÁC GIẢI PHÁP TIÊU BIỂU

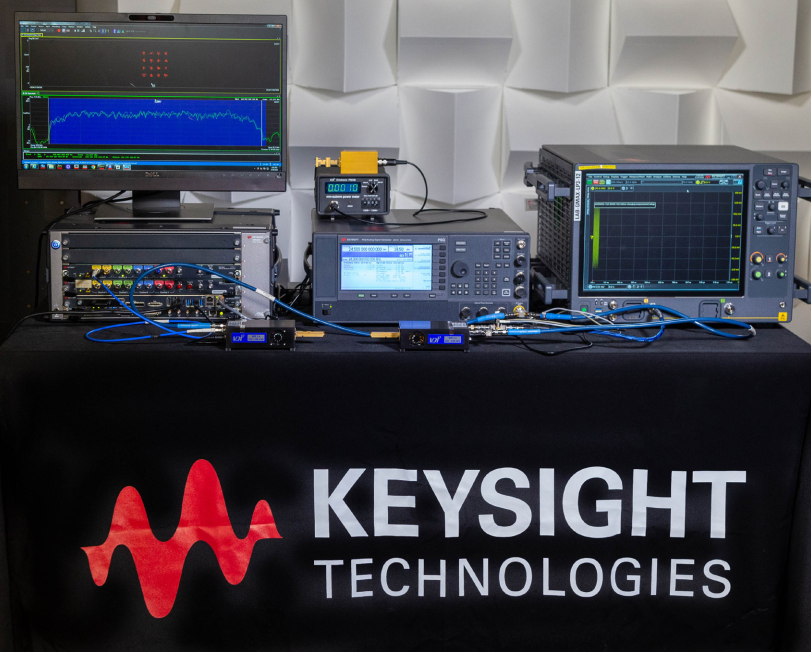

Giải pháp Testbed Sub-THz (H-Band 220-330 GHz)

Hệ thống đo kiểm đạt tốc độ dữ liệu vượt 100 Gbps thông qua băng thông rộng.
  • Hỗ trợ nghiên cứu tại dải tần H-Band (220-330 GHz) – vùng tần số trọng điểm của 6G
  • Đạt tốc độ 150 Gbps (với 64 QAM) trên băng thông chiếm dụng 30 Ghz
  • Khả năng mở rộng linh hoạt cho các dải tần D-Band (110-170 GHz) và G-Band (140-220 GHz).
Phần cứng:
  • Máy phát dạng sóng tùy ý (AWW) M8196A AWG: 92 GSa/s, tạo tín hiệu trung tần (IF) băng thông rộng
  • Bộ chuyển đổi tần số VDI Up/Downconverters của Virginia Diodes Inc. (VDI) tích hợp bộ khuếch đại và ăng-ten
  • Máy hiện sóng UXR-Series thời gian thực với tốc độ lấy mẫu 256 GSa/s để số hóa tín hiệu băng thông cực rộng
Brochure Giải pháp

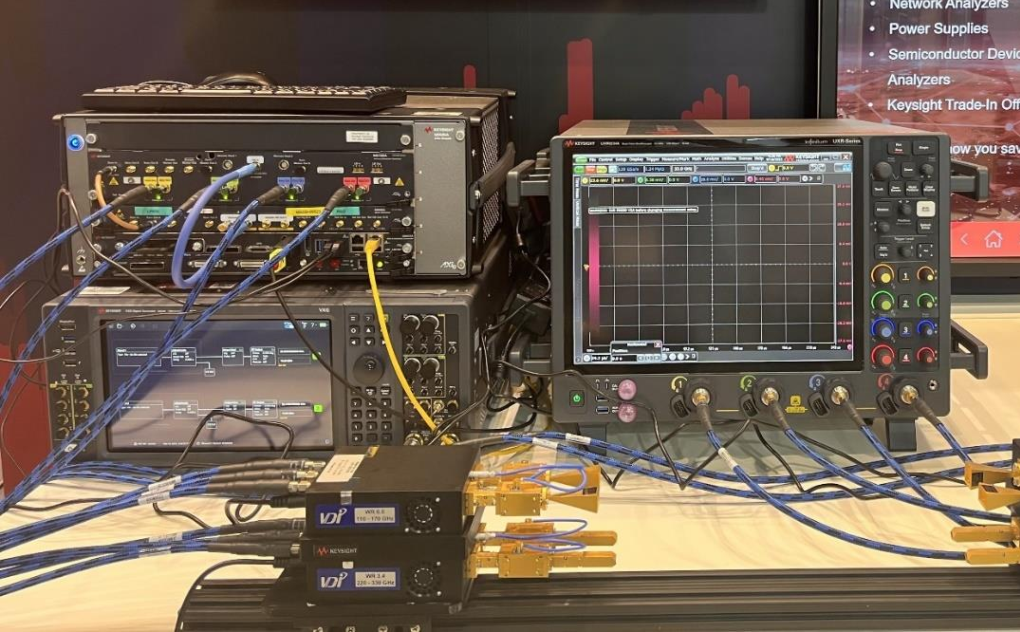

Giải pháp Sub-THz MIMO 2×2 Đa Kênh

Tăng tốc độ truyền dẫn bằng kỹ thuật đa luồng dữ liệu độc lập.

  • Ứng dụng: Mô phỏng và kiểm thử hệ thống MIMO 2×2 đồng thời tại hai dải tần số khác nhau: D-Band (142 GHz) và H/J-Band (285 GHz).
  • Tổng tốc độ dữ liệu lý thuyết đạt ~126 Gbps (16 QAM) khi truyền qua không gian (OTA).

Phần cứng

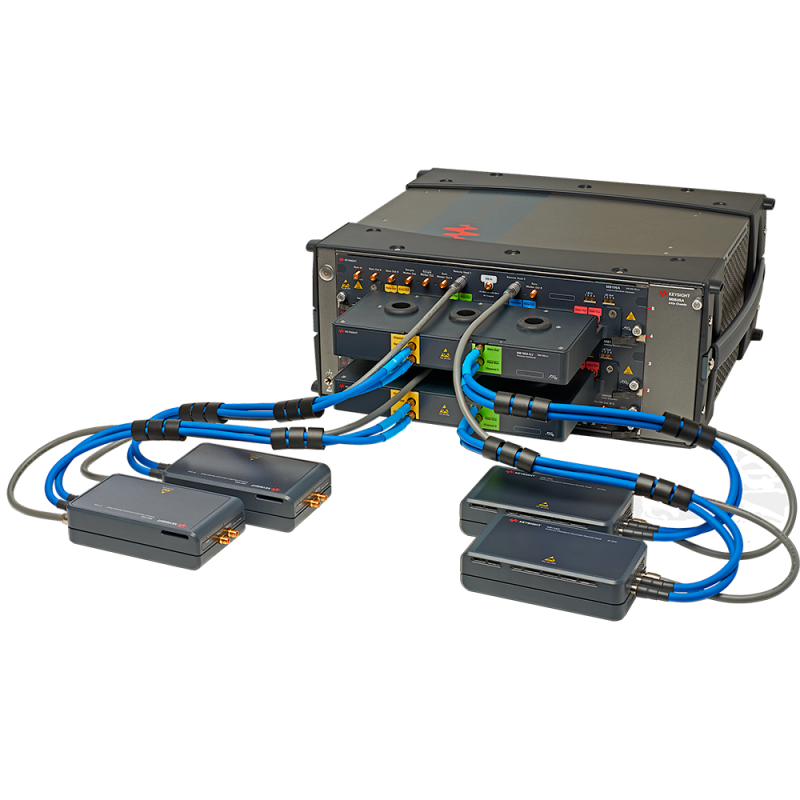

  • M8199A AWG: 4 kênh, tốc độ 128 GSa/s, băng thông analog 65 GHz.
  • VXG Microwave Signal Generator: Tạo tín hiệu dao động nội (LO) nhiễu pha thấp cho các bộ chuyển đổi tần số.

Phần mềm: PathWave Signal Generation để tạo dạng sóng OFDM tùy chỉnh và 89600 VSA để giải điều chế, phân tích lỗi EVM và nhiễu xuyên kênh (cross-coupling).

Brochure Giải pháp

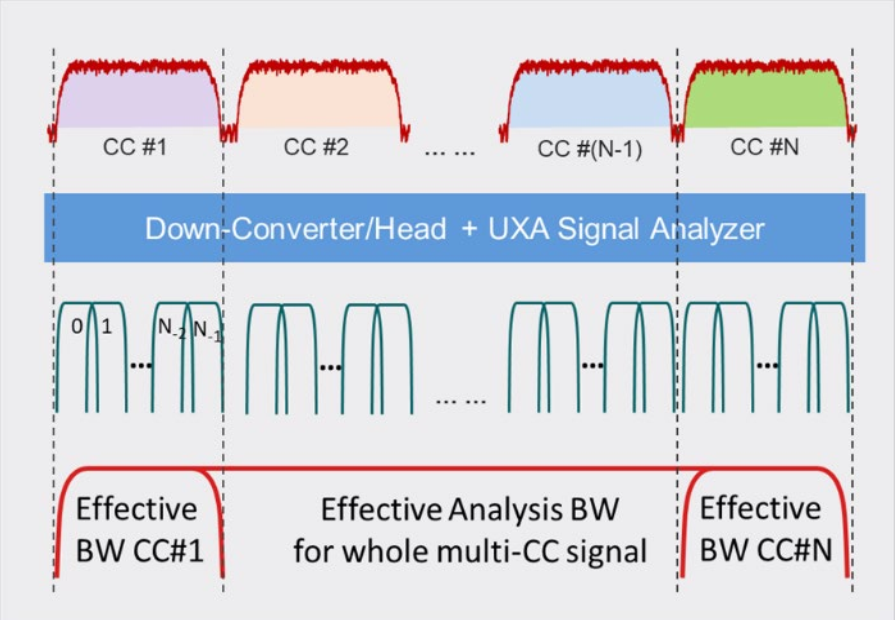

Giải pháp Band Stitching giúp tiết kiệm chi phí

Các máy phân tích tín hiệu thông thường chỉ hỗ trợ băng thông phân tích 2-4 GHz, không đủ cho tín hiệu 6G
→ Keysight cung cấp Công nghệ Band Stitching và DSIS (Digital Separation of Image and Spurious) cho phép chia nhỏ tín hiệu băng rộng thành nhiều phần, sau đó ghép lại bằng phần mềm để phân tích trọn vẹn.

Thiết bị hỗ trợ:
  • N9042B UXA Signal Analyzer: Dải tần đến 50 GHz, hỗ trợ phân tích tín hiệu mở rộng 5G NR và 6G
  • N90EMBWSB: License phần mềm mở rộng băng thông IQ dựa trên kỹ thuật ghép băng.
Brochure Giải pháp

HỆ SINH THÁI PHẦN CỨNG VÀ PHẦN MỀM

Máy phát tín hiệu AWG

Máy hiện sóng UXR

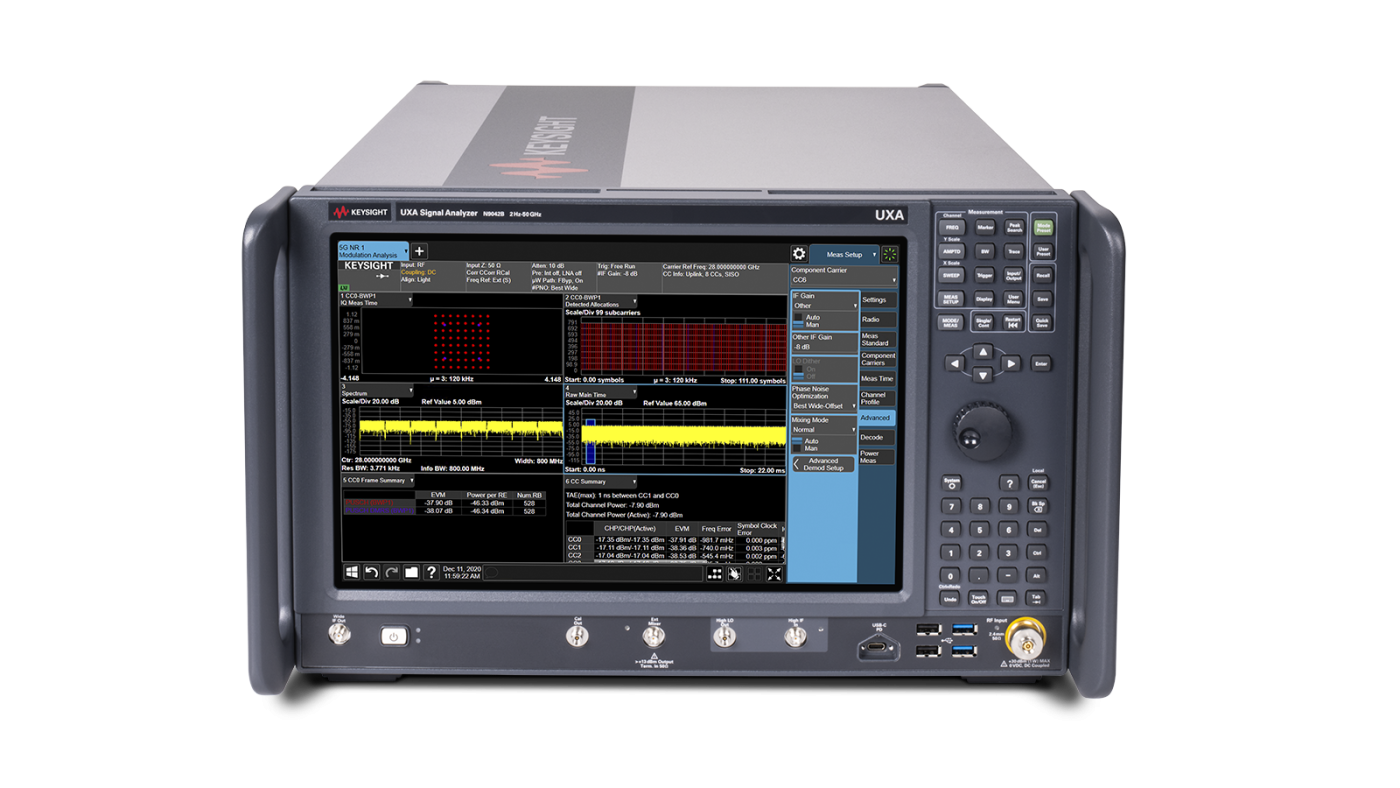

Máy phân tích tín hiệu UXA

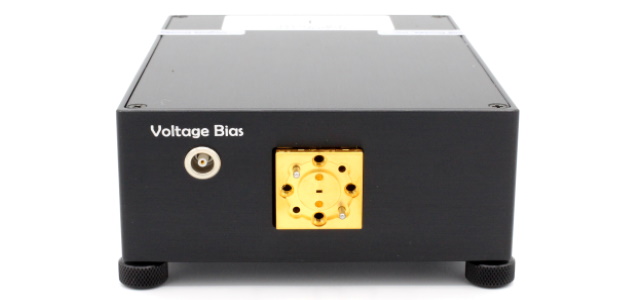

Module mở rộng tần số

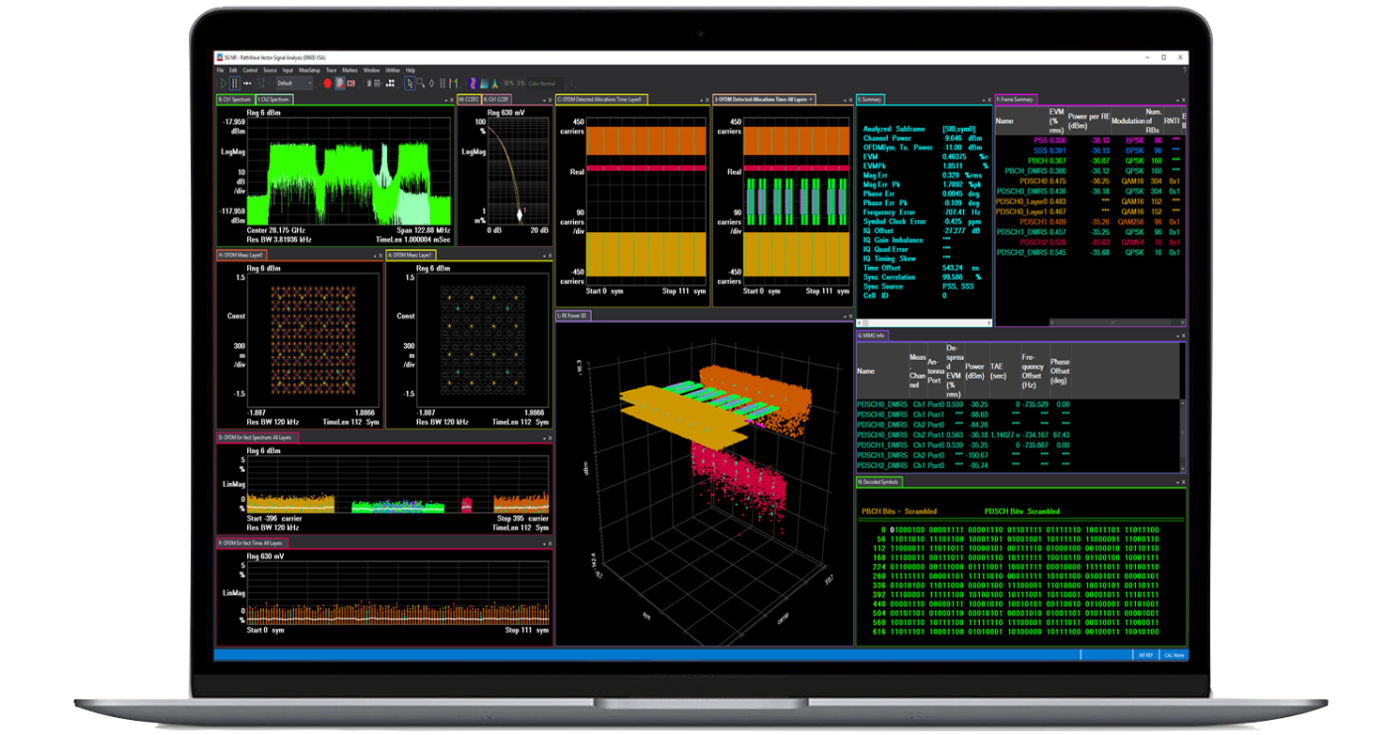

Phần mềm Pathwave VSA
