ASIC chính thức trở nhà nhà phân phối của hãng EMAG Technologies

Công ty Cổ Phần Tư Vấn Và Dịch Vụ Công Nghệ ASIC xin trân trọng thông báo tới tới Quý khách hàng, kể từ tháng 09/2018 công ty chúng tôi chính thức trở thành nhà phân phối của EMAG Technologies Inc – hãng chuyên cung cấp các sản phẩm về đo kiểm đặc tính vô tuyến RF, Viba tại Việt Nam. Sản phẩm nổi bật và chủ đạo của hãng là dòng sản phẩm NeoScan. đây là dòng sản phẩm rất gọn nhẹ độc đáo và gần như duy nhất trên thì trường hiện nay.

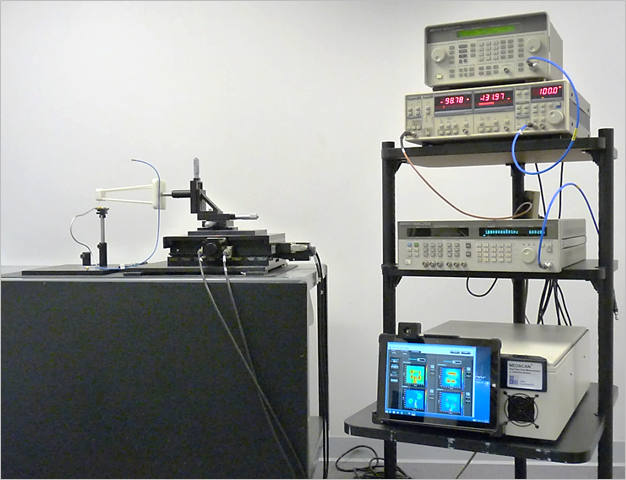

Hệ thống Neoscan là một giải pháp linh hoạt, độc đáo đáp ứng nhu cầu đo kiểm và phân tích các đặc tính vô tuyến cao tần RF. Hệ thống đo kiểm này là một hệ thống hoàn chỉnh theo dạng “chìa khóa trao tay” dựa trên phương pháp đo qua không gian (không kết nối trực tiếp) đối tượng đo để phát hiện và dò trường điện từ được tạo ra bởi các thiết bị (bo mạch) cao tần, ăng-ten hoặc hệ thống cao tần và viba. Bằng việc sử dụng các công nghệ đầu dò quang- điện từ trường đã được cấp bằng sáng chế của chính phủ Hoa Kỳ để lấy mẫu và đo điện từ trường mà không có bất kỳ tiếp xúc vật lý nào với đối tượng đo, băng thông hoạt động rất lớn và độ phân giải rất cao.

Khác với hệ thống đo trường gần thông thường đòi hỏi phải có bộ thu tín hiệu phản xạ bằng kim loại để thu tín hiệu RF, đầu dò của hệ thống NeoScan lại được chế tạo hoàn toàn không có thành phần kim loại, đó là các tinh thể quang học thu nhỏ được gắn trên các sợi quang học.  Các đầu dò cực kỳ nhỏ không kết nối trực tiếp tại điểm thu tín hiệu để kiểm tra xem liệu có bức xạ RF hay không? Ngoài việc lấy mẫu trường điện từ, hệ thống NeoScan còn có cấu hình như một hệ thống đo trường gần để đo giản đồ bức xạ ăng-ten hoặc thiết bị RF cần được thử nghiệm. Ngoài ra, chúng ta cũng có thể sử dụng hệ thống NeoScan như một hệ thống đo và phát hiện trường điện từ thời gian thực thông qua đầu dò cho các dạng sóng điện trường và từ trường của các phương tiện truyền thông vật lý.

Hệ thống NeoScan được sử dụng cho nhiều ứng dụng kiểm tra và đánh giá RF như sau:

  • Kiểm tra bức xạ điện từ trường của các thiết bị RF, mạch RF và ăng-ten.
  • Chẩn đoán lỗi hệ thống thông qua đo kiểm bức xạ điện từ trường, rò rỉ, phối hợp trở kháng giữa các ghép nối, v.v.
  • Đo giản đồ ăng-ten theo phương pháp trường gần gọn nhẹ.
  • Đo trường điện từ thời gian thực và các tín hiệu truyền sóng.

Một số tính năng chính của hệ thống đo lường trường NeoScan bao gồm:

  • Đo bức xạ điện từ trường RF.
  • Băng thông đo rộng (20 MHz – 20 GHz) sử dụng đầu dò quang.
  • Đo biên độ và pha.
  • Đo thành phần vectơ loại bỏ phân cực chéo hơn 20dB.
  • Dải động rất rộng (> 70 dB), đo từ mức cường độ trường rất thấp dưới 1V/ m đến cường độ trường cực cao trên 2MV/m khi sử dụng đầu dò quang học.
  • Kích thước đầu dò điển hình: 1 mm3
  • Độ phân giải không gian cao và được điều khiển bởi điểm chùm tia laser (đường kính hơn 10 μm) với các bước quét nhỏ đến 100μm
  • Khoảng cách tới đối tượng đo: Gần 150μm
  • Cự ly quét: Lên đến 50m

Cấu hình hệ thống NeoScan:

Các hệ thống NeoScan có thể được tùy chỉnh để đáp ứng các yêu cầu kiểm tra và đánh giá đòi hỏi khắt khe nhất của khách hàng.  Hiện tại, có bốn cấu hình hoàn chỉnh của hệ thống như sau:

  • NeoScan – MSR: Hệ thống đo trường gần NeoScan cơ bản
  • NeoScan – MAP: Hệ thống đo bức xạ NeoScan
  • NeoScan – ANT: Hệ thống đo ăng-ten nhỏ gọn NeoScan
  • NeoScan – DET: Hệ thống phát hiện và ghi lại điện từ trường thời gian thực NeoScan



Mặt trước của hệ thống Neoscan                                                          Mặt sau của hệ thống NeoScan



Đầu dò trường quang của NeoScan được                                         Đo khẩu độ (độ mở) trường của ăng-ten loa

gắn trên một  bàn dịch chuyển theo tọa độ                                               tiêu chuẩn 16GHz bằng NeoScan

XY một cách chính xác
